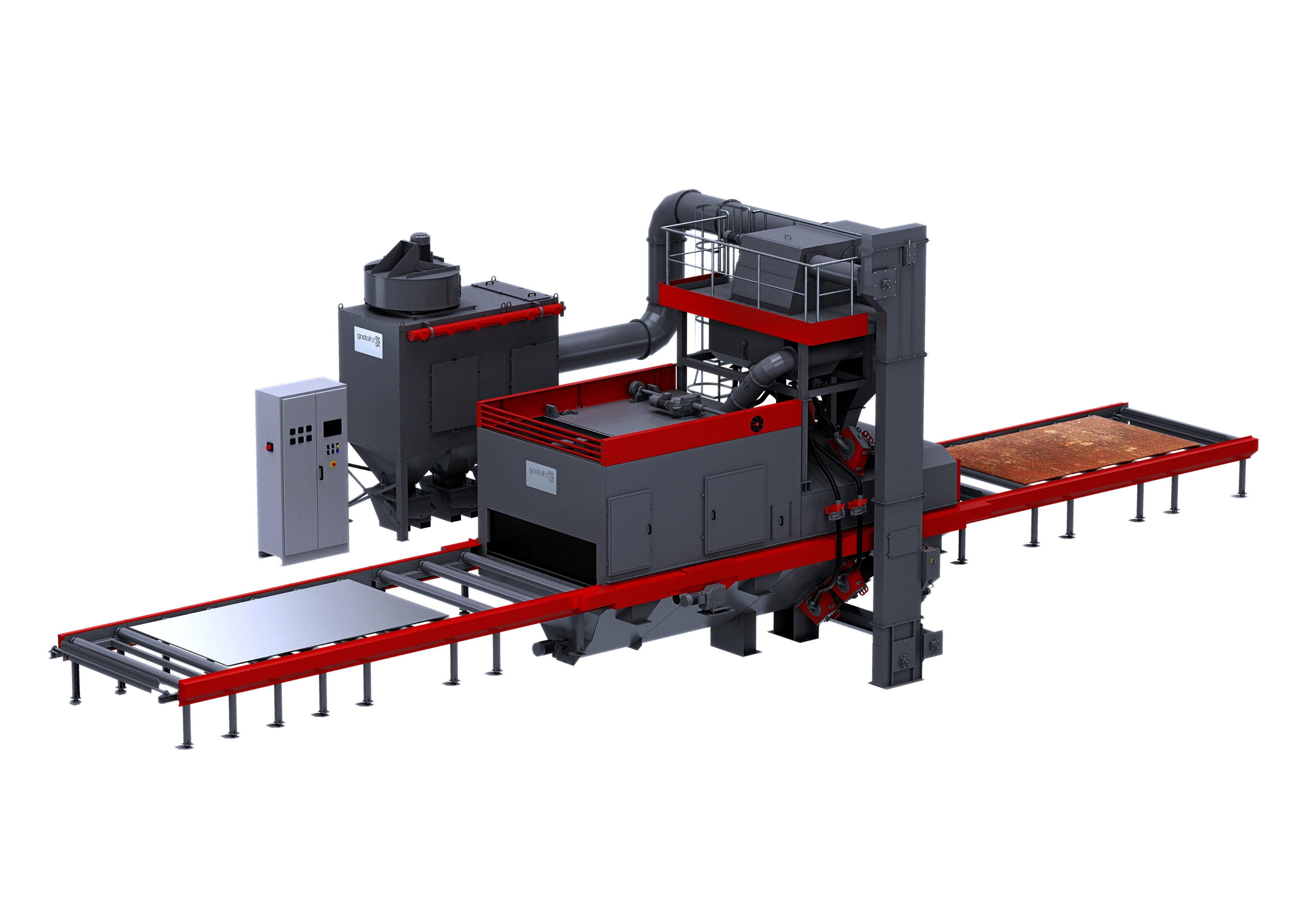

Rollenbahn-Strahlanlage Typ P

Die Rollenbahn-Strahlanlage ist in erster Linie für das Strahlen von Werkstücken mit größeren Abmessungen, wie Blechen, Profilen, Trägern und einfachen Konstruktionen, konzipiert.

Werkstücke

Steel sheet

Stahlblech

Profiles

Profile

Beams

I- und H-Strahlen

Welded construction

Einfache Konstruktionen

Stone

Stein

Anwendungen

  • Reinigung
  • Entfernung von Korrosion
  • Abbeizen
  • Entfernung von Rost und Zunder
  • Allgemeine Vorbereitung der Oberfläche für den Anstrich
  • Allgemeine Oberflächenvorbereitung vor dem Schweißen, Schneiden und Bearbeiten.

Vorteile / Merkmale

  • Kann in eine automatische Produktionslinie integriert werden
  • Schräge Schleuderräder
  • Werkstückerkennung
  • Schnell einstellbare Höhe der rotierenden Bürste

Über

Die Rollenbahn-Strahlanlage ist in erster Linie für das Strahlen von Werkstücken mit größeren Abmessungen, wie Blechen, Profilen, Trägern und einfachen Konstruktionen, konzipiert. Es ist auch möglich, Werkstücke mit kleineren Abmessungen zu strahlen, die auf speziell vorbereitete Gehäuse oder Rahmen mit Gitter geladen werden.

Die Werkstücke werden mit einer Hebebühne oder einem Gabelstapler auf die Rollenbahn geladen, mit der sie durch die Anlage transportiert werden. Je nach Prozess und Art der Werkstücke werden die Leistung der Strahlräder und die Geschwindigkeit der Rollenbahn festgelegt. Alle Gostol TST-Strahlanlagen sind mit hocheffizienten Schleuderrädern ausgestattet. Sie sind unter einem bestimmten Winkel installiert und optimal positioniert, um weniger Energie und Strahlmittel zu verbrauchen.

Das robuste Gehäuse der Rollenbahn-Strahlanlage ist mit Manganstahlschilden geschützt, die leicht zu ersetzen sind und die Lebensdauer der Anlage verlängern. Eine Reihe von Gummisieben in der Eingangs- und Ausgangsreinigungskammer hält das Strahlmittel im Inneren der Strahlanlage zurück. Falls nach dem Strahlen noch Strahlmittel auf den Werkstücken verbleibt, wird es in eine Wanne mit einer schnell höhenverstellbaren rotierenden Bürste und einem Hochdruckgebläse entfernt. Förderschnecken, Elevator und Strahlmittelreiniger sorgen für eine rücklaufende und kontinuierliche automatische Reinigung des Strahlmittels.

Rollenbahn-Strahlanlagen können in hochproduktive Linien für die Grundfarbenanwendung eingebaut werden, einschließlich Trockenkammer, automatischer Färbekammer und Trockentunnel.

Benötigen Sie weitere Informationen? Wir sind für Sie da.

Kontakt

Technische Daten

Strahlanlage Typ P-600 P-1000 P-1250 P-1600 P-2000 P-2500 P-3000 P-4000
Max Arbeitbreite für die Blech (mm) 600 1000  1250  1600  2000  2500  3000  4000
Max Arbeitsbreite für Profile (mm) 400  700 800  1200  1200  1800 2000  2000
Max Arbeitshöhe für Profile (mm) 400  400 400 500  500  500 500 500
Durchflussrate (m/min) 0,4 - 2,4  0,4 - 2,4 0,4 - 2,4  0,5 - 3,0  0,5 - 3,0  0,5 - 3,0 0,5 - 3,0 0,5 - 3,0
Turbine Leistung (kW) 4 x 7,5  4 x 7,5 4 x 11  4 x 15   6 x 15 6 x 15 8 x 15 8 x 22
Turbine Durchmesser (mm) 320 320 380 380  380 380 380 380
Fundamenten NEIN* NEIN* NEIN* JA JA JA JA JA

* Die Höhe der Rollenbahn beträgt 1100 mm

Für andere Maschinenabmessungen und Anzahl der Schleuderräder kontaktieren Sie uns bitte. Dies sind Beispiele für Standardmaschinen, aber es sind auch andere Varianten möglich.

Katalog herunterladen Rollenbahn-Strahlanlage
